液氮自動補液系統是一種高效的設備，用于維持實驗室中液氮容器的液位，確保樣品存儲的安全性和穩定性。該系統不僅能減少人工干預，還能提高操作的準確性。以下將詳細介紹液氮自動補液系統的各個組成部分、功能及其應用步驟。

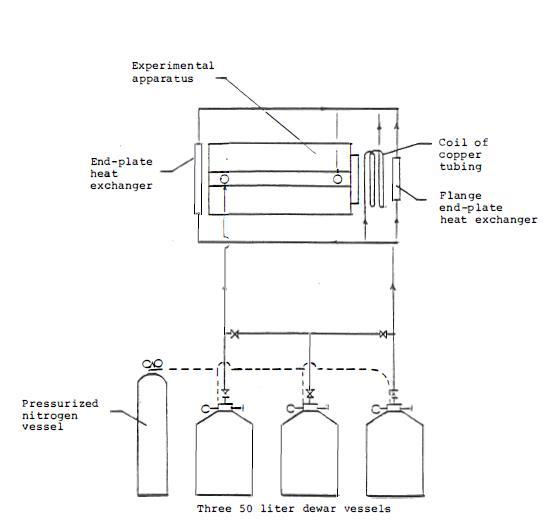

系統組成與功能
液氮自動補液系統主要由以下幾個部分構成：液氮儲罐、液位傳感器、控制單元、閥門和流量計。每個部分都有其特定的功能，確保整個系統能夠高效運轉。
液氮儲罐是系統的核心，通常選擇耐低溫材料制造，儲存液氮的能力一般在50升到1000升之間，具體取決于實驗室的需求。常見的液氮儲罐如LN2-50、LN2-200等，分別表示容量為50升和200升的型號。為了保證液氮的長期保存，儲罐的絕熱性能需要良好，通常采用多層絕熱和真空技術。
液位傳感器用于實時監測液氮的液位，通常采用浮球式或超聲波式傳感器。浮球傳感器適合較小的儲罐，液位范圍通常在0到100厘米之間;而超聲波傳感器則適合大儲罐，具有更長的測量范圍(可達3米以上)，并且不受液體密度變化的影響。
控制單元負責接收液位傳感器的數據并進行處理?？刂茊卧倪x擇應考慮其響應時間和穩定性，常用的控制器包括PLC(可編程邏輯控制器)和單片機。以PLC為例，其輸入電壓為24V，響應時間可低至10毫秒，適合實時控制。
閥門是實現液氮補充的關鍵組件，通常選用電磁閥或氣動閥。電磁閥的額定電壓一般為220V或24V，流量可根據需求選擇，一般在10升/分鐘到50升/分鐘之間。流量計則用于監測流入的液氮量，通常采用渦輪流量計或超聲波流量計，精度可達到±1%FS。
具體實施步驟
實施液氮自動補液系統的步驟如下：
1. 選擇合適的液氮儲罐，根據實驗需求，假設需要一個200升的儲罐，確保其絕熱性能良好。
2. 安裝液位傳感器，確保其位置能夠準確反映液氮的液位。如果使用超聲波傳感器，應將其安裝在儲罐頂部，測量范圍設置為0-300厘米。
3. 連接控制單元，確保其輸入端口與液位傳感器相連，同時輸出端口連接閥門。若使用PLC，則需編寫控制程序以實現液位的實時監控。
4. 安裝閥門，并連接至液氮供應管道。選擇的電磁閥需具備快速響應能力，以便在液位低于設定值時迅速打開。
5. 安裝流量計，確保其位置在液氮進料管路上，以監測進入儲罐的液氮量。流量計的選型應滿足流量范圍的要求。
6.
進行系統測試，設定液位閾值。例如，將低液位閾值設定為20厘米，高液位閾值設定為150厘米。當液位低于20厘米時，系統自動開啟補液，直至液位達到150厘米。
7. 定期維護和校準系統，保證傳感器、控制單元和閥門的準確性。建議每三個月檢查一次傳感器和流量計，確保其工作正常。
應用案例
實驗室在引入液氮自動補液系統后，經過一段時間的運行，數據顯示液氮的消耗量保持在每日10升左右，而人工補液頻率從每天兩次減少到三天一次。系統的啟動時間設定在液位低于20厘米時，補液速度為25升/分鐘，充分保障了液氮的穩定供應。
在實際應用中，液氮自動補液系統的引入不僅提高了實驗效率，也降低了操作人員的風險。通過自動化控制，實驗室能夠集中精力于科研工作，而不用頻繁監控液氮的液位。這一系統在生物醫學、材料研究等領域得到了廣泛應用，展現了其優秀的實用價值。
