專業低溫設備定制產品

Professional liquid nitrogen container customization service

液氮自動補液系統定制

發布時間:2024-07-22,瀏覽量:3769

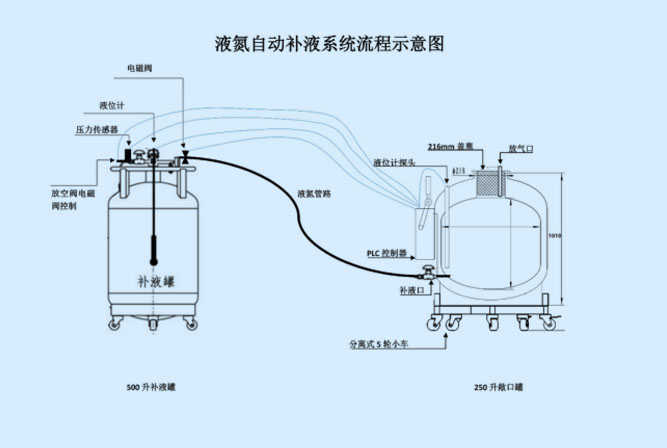

案例圖紙

  客戶需求&系統定制設計:

  1、補液液氮罐:需要500升

  a. 補液液氮罐需要每次補液為自動監控補液,根據終端使用罐液位計的反饋情況實現自動補液

  b. 補液液氮罐 自身配套液位監控,實時監控自身液位。并傳輸信號到 PLC操作控制器 用于液位報警

  2、終端使用罐 根據客戶意向設計為內部容積250升

  a. 頂部帶保溫蓋塞,為根據客戶意向設計的250升容積的敞口罐體,罐口口徑為216口徑, 罐口處配套一個保溫蓋塞,為防止在無人操作并關閉蓋塞時進行自動補液,保溫蓋塞上設計了一個排氣口,用于補液時終端使用罐內部壓力的排出。

  b. 把PLC操作控制器安裝于終端使用罐上。并連接所有反饋信號用于接收和控制。

  c. 終端使用罐 上安裝液位計,監控終端使用罐 的實時液位,并反饋給PLC操作控制器。

  d. 終端使用罐 尺寸核定:估算內部 罐體高650mm,罐體內部直徑750mm(終尺寸確定訂單之前給您終核算)滿足250L容積使用要求,(罐體高度與保溫層和頂部保溫徑口結構有關。)

  3、液氮輸送管路 根據客戶需求確定長度

  a. 液氮通過配套的液氮管路輸送

  b. 管路規格為DN10,管路外部包覆2厘米厚的保溫聚 氨酯材料套管, 用于給金屬管路做保溫

  c. 管路接口為 標準295/【3/4】 接口 客戶有其他要求,接口可以定制

  4 PLC操作控制器

  a. 需要實現監控 補液液氮罐和終端使用罐的液位, 并根據終端使用罐的液位和程序要求進行及時補充,如補液液氮罐液位達到極限值時,給客戶報警,提醒客戶及時給補液液氮罐 拆卸走,并補充液氮。

  b. 實現液位區間穩定,操作人員可任意設定終端液氮罐的液位區間,實現操作過程中,罐體不需要頻繁補液, 并且補液進程不干擾使用罐的內部操作(補液口設計在罐體底部)

  c. 補液液氮罐 在空罐狀態下,需要方便拆卸相關的 液氮管路和通訊線路,方便移走補充液氮。

  細節設計說明:

  1、補液液氮罐

  配套細節:

  a 安裝液位計并輸出信號到 PLC控制器

  b 排液閥門采用電磁閥, 由PLC控制器自動控制輸出液氮

  c 安裝壓力傳感器在補液液氮罐上, 監控補液液氮罐的壓力, 為實現低壓輸出補液, 實現終端補液罐進液時不干擾操作人員的操作

  d 放空閥安裝液氮罐, 實現壓力平衡。

  2、終端使用罐

  配套細節:

  a 安裝液位計并輸出信號到PLC控制器

  b進液閥門采用手動閥,終進液口在罐體底部(見圖紙)

  c 罐口蓋塞配套加裝放氣口

  d PLC控制器安裝在終端使用罐上

  3、液氮輸送管路

  配套細節:

  a 液氮輸送管路為dn10 金屬波紋管軟管,如客戶有特殊要求 ,可以更換成其他管路,外面包覆保溫套管。

  b 管路長度根據客戶要求定制

  4、PLC操作控制器

  配套細節: PLC操作控制器 內部編程自動化執行細節可以根據客戶要求定制
